所屬類別：電動執行器

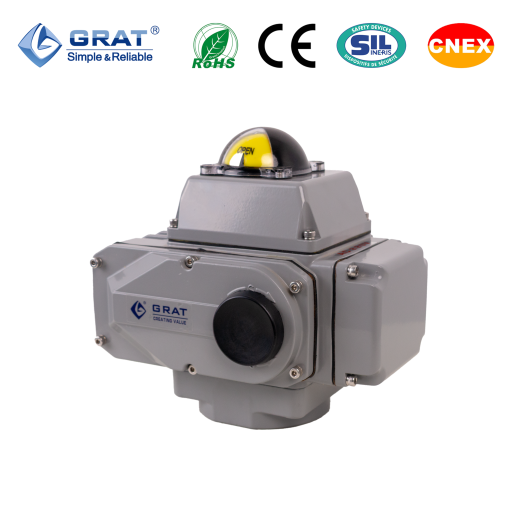

產品名稱：角行程電動執行器

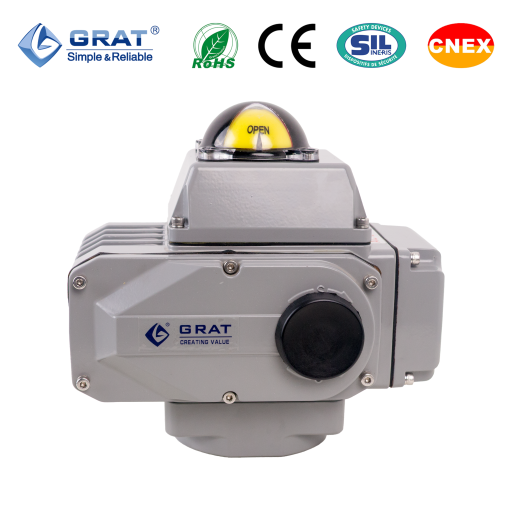

產品簡介 :

  角行程電動執行器在自動調節系統中，根據調節儀表信號的變化，執行0～90°旋轉來驅動閥門控制開度。
    以交流電或直流電為動力，直接接收計算機或儀表等輸出的數字信號、4-20mADC或1-5VDC標準模擬信號，實現對電動閥門的智能控制和精確定位。
    電動執行器與附件具有雙重限位，過載過熱保護、安全性能好。全行程時間有多種速度可選。
    角行程電動執行器適配各種角行程閥門（球閥、蝶閥、旋塞閥等）與閥門共同構成電動調節閥、電動球閥、電動蝶閥等工業自控電動閥門。

1、角行程電動執行器按控制方式分類：開關型和調節型

開關型	調節型

開關	內置智能閥門控制器可以接收4-20mA信號和 0-10V電壓等信號與PLC、DCS計算機等各種控制系統聯動，調節精度達300:1，可瞬時停機，經過1500V耐高壓測試無漏電。

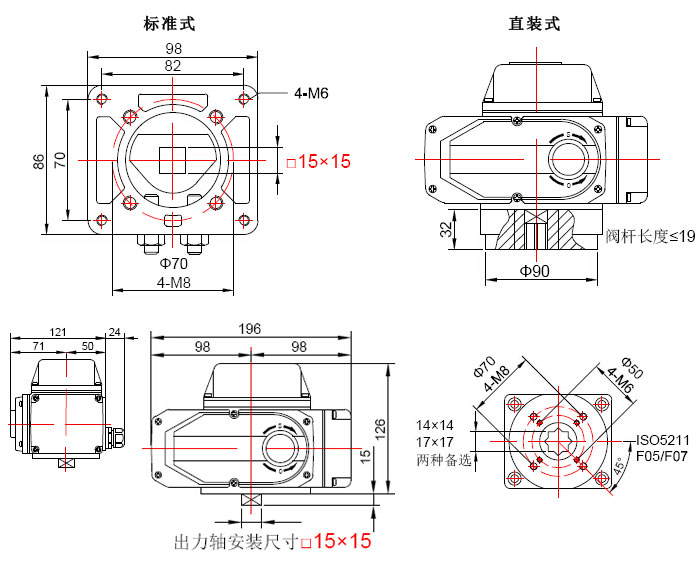

2、角行程電動執行器按連接方式分類：標準式和直裝式

3、DDS開關調試專利技術：旋轉刻度盤頂部旋鈕即可輕松完成電動執行機構與閥門連接后的電氣、機械位置校準調試！從原來5步調試到DDS技術的1步到位！我們懂你的煩惱簡單的一步調試，只需要一個內六角扳手按照你預設的角度輕松旋轉刻度盤上的調試螺釘?shù)竭_(dá)位置。 DDS開關調試技術專利號：ZL2014 2 0595730.6
	4、PPD專利定位技術：定位精度提高5倍達到±0.1%，電位器使用壽命提高2倍達到100萬次。 PPD專利定位技術專利號：ZL2010 2 0225919.8
5、超過10萬次的現場無故障運轉壽命，讓您的系統運轉可靠無憂！電動執行器10萬次壽命檢測報告（如右圖）

    6、體積小，重量輕，方便管道上各角度安裝，適用各種復雜管道、工況需求。
    7、執行器密封標準為執行器整體浸入水中，無氣泡泄漏。適合戶外露天工況。
    8、產品電氣元件及各種精密零件，均采用進口部件，有效保證產品的高品質和可靠性。

EA系列電子是一體化電動執行器輸出力矩為20N·m-2500N·m，適配各種旋轉類閥門（如：球閥，蝶閥）和風門擋板，液體耦合器等旋轉類機械定位轉動的開關及調節控制。

（表一）電動執行機構標準型號及規格：

型號		EA-20	EA-50	EA-100	EA-200	EA-400	EA-600	EA-1000	EA-1600	EA-2500
輸出扭矩		20N·m	50N·m	100N·m	200N·m	400N·m	600N·m	1000N·m	1600N·m	2500N·m
推薦適配閥體	球閥	DN15-20	DN25-40	DN50-65	DN65-80	DN80-100	DN125-150	DN200-300	DN300	DN400
推薦適配閥體	蝶閥		DN32-50	DN50-125	DN150-200	DN200-250	DN300	DN400-600	DN600	DN700-800
動作時間		15S	15S/30S	15S/30S	15S/30S	30S	45S	30S	48S	60S/75S
回轉角度		0-90° 0-360°	0-90° 0-360°	0-90° 0-360°	0-90°	0-90°	0-90°	0-90°	0-90°	0-90°
電機功率	AC220V	6W	10W	25W	40W	90W	90W	210W	210W	220W
	AC380V		6W	15W	30W	40W	40W	300W	300W	320W
	DC24V	8W	13W	25W	35W	70W	70W
額定電流	AC220V	0.16A	0.16A	0.32A	0.35A	0.54A	0.64A	0.96A	0.98A	1.03A
	AC380V		0.07A	0.10A	0.15A	0.29A	0.29A	0.45A	0.46A	0.48A
	DC24V	0.7A	1.28A	2.03A	3.57A	5.13A	6.04A
電機壽命	AC220V/380V	S2工作制，壽命≥10萬小時
電機壽命	DC24V	壽命600小時，極限2000小時
整機重量		1.2Kg	2.5kg	3.5kg	8kg	8.5kg	9kg	20kg	21kg	22kg
電源		AC 110V, AC 220V, AC 380V, DC 24V, DC 220V 可選
精度		回差≤0.5% 死區≤0.5% 反饋誤差≤0.5%
絕緣電阻		100MΩ/500V DC
耐壓等級		1500V AC1分鐘
防護等級		IP67
限位組件		■ 電動操作時：全開全閉極限開關。 ■ 手動操作時：機械擋塊。
保護裝置		過熱保護器（自動恢復型）
安裝方位		360°任意角度安裝
電氣接口		M20*1.5防水電纜接頭×2(電源線、信號線)
環境溫度		-30℃~60℃（▲耐溫型：-50℃~70℃）
檢測標準		JB/T8219-2016

(表二)附加特殊功能可按客戶要求裝備

特殊功能選項	代號
▲力矩限制裝置	ATS
▲支架，軸套	ZT
▲遙控裝置	C
▲除濕加熱器	H

★選型舉例：

EA-100/PIU/30S/ATS 表示:輸出力矩為100N·m，開關動作模式輸出0~1KΩ信號。帶力矩限制裝置。行程時間30秒。

EA-600/PCU/45S 表示:輸出力矩為600N·m，調節動作模式輸入控制型號4~20mA;輸出閥位反饋信號4~20mA。帶遙控裝置。行程時間45秒。

角行程電動執行器連接閥門示意圖



控制電路	型號代碼	電路圖	視頻地址
開關動作模式：通過交流開關量實現開啟，關閉操作，并輸出一組只是全開，全閉的有源位置信號。	S		點擊查看
開關動作模式：輸出無源觸點信號。結構：帶兩個中間位置開關。	MS		點擊查看
開關動作模式：輸出 0～1000Ω反饋信號。結構：帶500Ω或1KΩ電位器。	PIU		點擊查看
開關動作模式：通過開關電路控制閥門開啟角度與電位器阻值對應，并同時實現中間位置控制功能。結構：帶電位器和中間位置開關。	SP		點擊查看
開關動作模式：輸出4～ 20mA閥位反饋信號。結構：帶1KΩ電位器和R/I變換器。	CPT		點擊查看
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。結構：帶1kΩ電位器和控制模塊（伺服放大器）。	PCU		點擊查看
通過外部直流電源向電路輸出直流開關量控制開啟，關閉程序，并輸出一組對應 全開，全閉位置的無源觸點 信號。	G		點擊查看
通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。	PCU-DC24
通過外部三相電源倒相電路輸出三相交流開關量控制開啟，關閉操作并輸出一組對應全開，全閉位置的無源觸點信號。	H		點擊查看
數字模塊-DC-電路圖	DC
數字模塊-AC-電路圖	AC
